除尘器运行中的常见问题及应对措施

环保：除尘器的运行中常见问题及应对措施

袋式除尘器浅析

袋式除尘器的应用已有百余年的历史，其最大的优点是除尘效率高（达99.99%以上），排放浓度可达到10mg/m³以下，且分级效率也很高，对2.5μm以下的微细颗粒物也有很好的捕集效率，因此得到广泛的应用。但袋式除尘器经过多年的运行也暴露出一些问题，如滤袋易损坏、结露、运行阻力高、清灰失灵、灰斗卸灰不畅等。造成袋式除尘器运行出现问题的因素有很多，除 了除尘器自身因素外，操作、管理不当也是造成其在运 行中出现问题的重要原因。本文对目前袋式除尘器在运 行过程中经常出现的问题进行了分析讨论。

1 滤袋问题

袋式除尘器的进步主要表现在滤料的创新和清灰方式的变革上，而滤袋又是袋式除尘器的心脏，滤袋的维修费用在除尘器维修费用中所占比例是最大的，最高可达维修费用的70%以上。滤袋是决定除尘器性能的最关键因素。造成滤袋损坏的主要因素有：高温烧毁、腐蚀、机械损坏、安装质量、产品质量、操作、管理等多方面原因。

1.1 高温烟气对滤袋的损坏

（1）高温烧毁

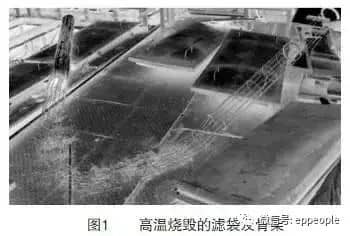

高温对滤袋的损害是致命的。如黑龙江某煤粉干燥窑，由于干燥后煤粉颗粒非常细小又特别粘，清灰不理想，使滤袋表面存留大量的干燥后的煤粉，而这种干燥后的煤粉，燃点又非常低，当高温烟气进入除尘器后，会迅速点燃滤袋表面的煤粉，导致整台除尘器的滤袋及骨架全部被烧毁（如图1）。从图1可以看出，滤袋表面残留大量的干燥后的煤粉，从其左上角也可见箱体被烧毁。

（2）火星烧穿

除了高温烧毁外，烟气中的火星对滤袋的损害也是非常严重的。如焦炉、干燥窑、链条炉、冲天炉、电炉、高炉、混铁炉等在生产过程中会有大量的火星混入烟气中，如对火星处理不及时，尤其是滤袋表面粉尘层较薄时，火星就会将滤袋烧穿，形成不规则的圆洞（如图2）。但当滤袋表面粉尘层较厚时，火星不会将滤袋直接烧穿，而会造成滤袋表面形成深颜色的烘烤痕迹。

（3）高温收缩

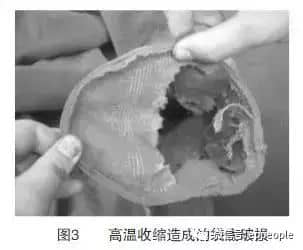

高温烟气对滤袋的另外一种损害是高温收缩，虽然每种滤料的使用温度不同，但当烟气温度超过其使用温度后，如其经向收缩率过大，会使滤袋在长度方向上尺寸变短，滤袋袋底紧托着骨架并受力而损坏（如图3）。如果滤袋纬向热收缩过大，将使滤袋在径向尺寸变小，滤袋会紧紧箍在骨架上，甚至无法抽出骨架。从而使滤袋一直处于受力状态，造成滤袋的收缩变形、变硬、变脆，加快强度耗损、减短滤袋寿命。由于滤袋变形后会紧紧箍在骨架上，在清灰时滤袋难以变形而不利于喷吹清灰，导致滤袋阻力居高不下。

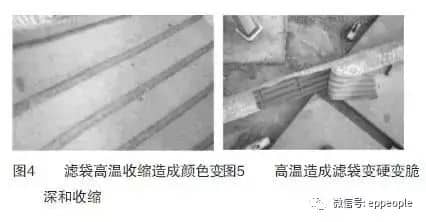

广东某垃圾焚烧厂袋式除尘器，由于高温收缩造成滤袋紧紧收缩在骨架上，从而形成深深的痕迹（如图4）。而高温又使得滤袋变得极其脆弱，强度降低，笔者只轻轻一拉，就能撕开一条长长的口子（如图5）。

（4）灰斗粉尘蓄热烧毁滤袋

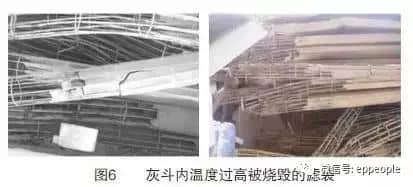

高温粉尘被收入灰斗后，如果不能及时排出，粉尘会长期蓄积在灰斗里造成灰斗内温度不断升高，滤袋长期在高温烘烤下就会变脆、变硬，严重时则会烧毁，尤其是粉尘中含有的易燃物质，会在灰斗内燃烧，从而烧毁滤袋（如图6）。

（5）爆炸

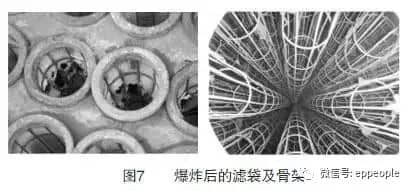

随着袋式除尘器的普及，袋式除尘器粉尘爆炸事故也呈上升趋势。如上海某钢厂的干熄焦除尘系统，由于前部阻火墙制造的问题，造成火星进入除尘器内从而引起爆炸，将除尘器进口管道盲板炸出几十米远，除尘器箱体严重变形。又如沈阳某机制炭厂，由于锯末在炭化过程中产生大量的焦油和碳氢化合物等易燃、易爆物质，而且焦油粘在滤袋上随着时间推移越积越多，当有火星进入除尘器后就引起了除尘器爆炸。除尘器爆炸瞬间所产生的能量可使花板严重变形，滤袋爆裂情况见图7。

1.2 滤袋腐蚀

腐蚀是滤袋损坏的最常见的原因之一，由于烟气中含有多种腐蚀性物质，且在高温环境下腐蚀作用更大，从而会造成滤袋损坏。产生腐蚀的主要原因有水解、氧化、酸、碱腐蚀。其中主要以水解、氧化原因造成损坏较多，而酸腐蚀较少，碱腐蚀则更少。

（1）酸、碱腐蚀

腐蚀的主要原因是烟气中含有酸、碱性成分，随着这些化学物质气体的浓度变化而改变露点，如果除尘器在露点以下开机或停机时，废气中的SO2遇水形成H2SO4，就会造成滤袋纤维发生硬化、变形从而失去强度而损坏。

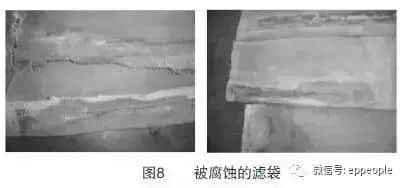

腐蚀损坏的痕迹多为放射状，并在滤袋表面形成大面积变色，造成滤袋变硬、变脆并出现少量不规则圆周洞，但与火星烧穿滤袋产生的不规则圆周洞不同，是可用肉眼分辨出来的。图8为河南某氧化镁厂氯化工段的烟气中的HCl含量非常高，PTFE滤袋平均使用寿命不到3个月，就被腐蚀得千疮百孔无法继续使用。所以，如果在此条件下进行脉冲清洗滤袋，将会加速滤袋的损坏。

除了酸、碱腐蚀外，有机溶剂等对滤袋的腐蚀也是不容忽视的，如垃圾焚烧尾气中某些微含量物质对滤袋的损害，目前还无法对其作出合理的解释，因为这些物质的含量实在是太低了，低到甚至无法检测到，但它们是实实在在地存在于尾气中，造成的危害是极大的。如溴蒸气（Br2）虽然其含量极微，但对滤袋造成的损害是致命的。

（2）水解

纤维水解是水分子进入到纤维中并与高分子发生化学反应，使其分子链断裂生成新的小分子物质的过程。由于分子量变小，纤维抗拉强度减弱而损坏。以缩聚型聚合体生产的合成纤维是不耐水解的。如常用的聚酯类、诺梅克斯等滤料是很容易发生水解的。

只有在高温、湿度、化学品这三个因素共同作用下，才能激活分子，发生水解现象。烟气中水分子含量和温度越高，滤袋水解越严重。不同的滤料其水解温度也不相同。其中P84是目前所用滤袋中抗水解性较差的一种。

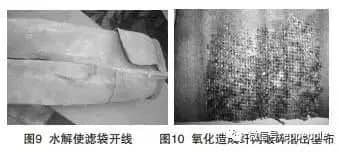

水解痕迹为颜色混浊，滤袋强度严重下降，易破损。缝纫线发生水解后，滤袋从缝纫线处开裂，使滤袋不再是筒状。滤袋缝纫线断裂如图9。

（3）氧化

纤维氧化是纤维中分子失去（或离解）电子的过程，如PPS纤维，在高温（150℃）条件下氧分子攻击分 子中的“S”，并与之结合。造成PPS纤维变色、变硬、 变脆，强度降低而破损，严重时纤网会破碎而脱离基布 （如图10）。氧化是滤袋损坏的又一主要因素。抗氧化 性能较差的滤料主要有：聚丙烯、聚苯硫醚（PPS）等。

1.3 机械损坏

由于滤料生产厂对产品质量比较注意，所以滤料一 般在出厂前不会出现机械损坏等质量问题。机械损坏主 要是在运输、安装、运行时磨损所造成的。

（1）磨损

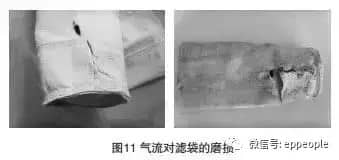

过高的过滤气速会使粉尘冲击、磨损滤袋，也会使 滤袋的织物纤维张力受损。除尘器的进气分布不均，容 易使高含量的大颗粒粉尘直接冲击局部滤袋，造成废气 进口处部分滤袋穿孔（如图11）。

滤袋间的距离过小、除尘骨架弯曲容易造成滤袋间 的磨损，例如玻璃纤维彼此之间的磨损就很敏感，应调 整、安装牢固滤袋并更换弯曲的骨架。滤袋与骨架的直 径相差太小时，清洗效果不佳，应提高清洗周期和提高 喷吹空气的压力；直径相差太大时，滤袋与骨架的摩擦 会加速滤袋磨损。较佳的配合为，滤袋比骨架的周长大 10mm左右，长度应该一致，对某些滤布随温度变化较 大而且有伸长的特性时，需特别注意。

如辽宁丹东某铁合金厂的硅铁电炉采用侧装振打玻 纤扁袋除尘器，运行后发现硅粉又粘又细，单靠振打 根本清不下来灰，阻力居高不下。后又增加反吹风措施，但滤袋与骨架产生错动磨擦，一个月左右滤袋全部 损坏。

除在运输、安装、运行时滤袋与袋笼间相互磨擦及 粉尘冲刷会造成机械损坏外，长期以来易被忽视的骨架 因腐蚀产生的粗糙表面亦会加速滤袋的磨损。如铁锈对 滤袋的损害，由于上部箱体（净风室）顶部钢板锈蚀， 氧化铁皮落入滤袋内，落入袋底尚没有问题，若是卡在 袋笼上，在过滤、喷吹时，铁锈的尖角对滤袋的磨损会 是非常严重的。

另外，骨架焊接处有破洞或毛刺时，滤袋与多孔板 密封就会不严，也会造成滤袋顶端反褶处磨损。

（2）清灰喷吹损坏

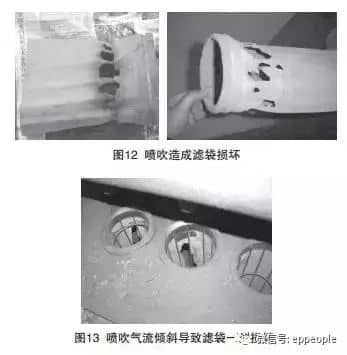

由于喷吹管内的气流为横向运行，当导流管设置不 当时，产生的喷吹管气流就不是垂直而是倾斜向下喷入 滤袋，就会造成袋口部位下方约300mm处产生由内向外 的破损（如图12、13所示）。

1.4 设计问题

合理的设计是保证滤袋寿命的前提，但在袋式除尘 器设计过程中往往过分注重各项经济指标，而易忽视过 滤室箱体内气流流场分布的合理性。由于气流分布不合 理，会导致袋间速度过快，造成滤袋损坏的现象时有发 生。最典型的是早期机械回转扁袋除尘器，其过滤箱体 内滤袋布置密集度是现有除尘器中最大的，由此造成气流对滤袋的冲刷损坏（如图14）。滤袋的长径比选择不 合理，也会造成袋口速度过快而磨损滤袋。

1.5 质量问题

1.5.1 生产质量

（1）滤袋产品质量

滤袋生产从原料到成品需要多道工序，滤袋的质量 问题多数出现在原料错误、袋口直径、滤袋长度、袋口 弹簧圈、缝纫线等。

袋口弹簧圈是关系到滤袋密封、承重的关键部位， 弹簧片断裂一般是由两个原因造成的，一是用户储存不 当，使弹簧圈受压变形；二是弹簧片材质太硬太脆。

缝纫线一般来说应与滤袋材质相同，也可用高档材 料代替，但不能用低档材料代替，如P84可用PTFE缝纫 线，但不能用玻纤线代替。缝纫线断裂一般由三种情况 造成的，一种是水解；另一种是磨损；还有是由于缝纫 线与滤袋材质不同造成的。

（2）骨架制作质量

骨架整体制作质量较差，尤其是两节联接处联接方式 不合理，联接处脱落。骨架加工粗糙，生锈、筋条有焊疤、 毛刺、开焊等。骨架与滤袋配合尺寸不合理，滤袋就难以 从骨架上拆卸。这些都会加快滤袋的机械损坏。

（3）花板制作质量

花板变形严重，达不到2/1000的平面度要求，甚至 存在挠曲、凹凸不平的现象，由于花板变形会直接影响 到骨架相对于花板间的稳定，骨架的垂直度也得不到保 证，这样就会造成滤袋底部相互碰撞、磨擦，造成滤袋 底部磨损。同时由于花板变形使滤袋袋口和花板孔的配 合出现偏差，首先造成滤袋安装难度加大，其次由于无 法顺利地将滤袋袋口装入花板口，以至出现了生拉硬敲 的情况，导致滤袋袋口内的弹簧圈受到损坏，袋口的密 封得不到保证，粉尘从袋口处泄漏。

1.5.2 安装质量

（1）安装过程混乱

骨架随意堆放，相互叠放，会造成骨架严重变形， 而变形的骨架又会造成滤袋的损坏。在滤袋安装过程 中，工作人员若把滤袋在梯子、平台上随意拖拉，或者 随意坐在滤袋包装箱上，会造成滤袋和滤袋袋口弹簧圈 或防瘪环受损。

（2）滤袋安装不良

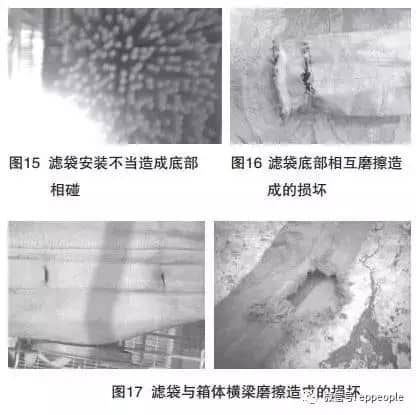

滤袋安装不良，会由于花板、骨架等原因不与花板 相垂直（如图15）；如果过于偏斜就会造成滤袋底部相 互磨擦而损坏（如图16）；滤袋与壁板及滤袋与箱体横 梁间也会由于磨擦而造成滤袋损坏（如图17）。

（3）安装质量不符合要求

未按规定的方法与要求安装滤袋，滤袋口未完全 卡入花板孔内或滤袋被敷衍地摆放在花板上，使用时 滤袋就会掉落或粉尘经由花板孔进入箱体，从而造成 除尘器失去作用。

（4）其他

制作滤袋的材质不统一，备用滤袋的来源不一，不 能保证滤袋的质量。

1.6 结露

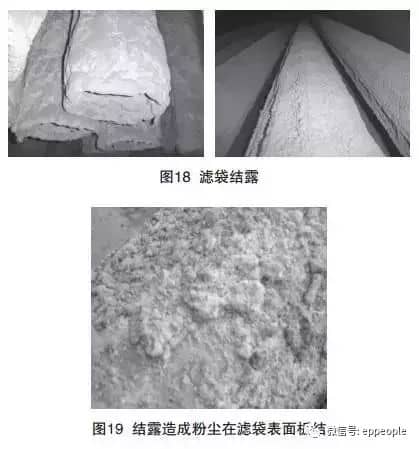

结露是袋式除尘器运行中最常见问题（如图18）， 水分是滤袋结露的最大原因，造成滤袋含有水分的原因 通常是低温发生凝露，尤其在处理燃烧或高温烟气时，当滤袋表面的初始粉尘层含有水分，干燥后就会使粉尘 凝结、板结（如图19）。

滤袋结露会造成粉尘在滤袋表面粘结、板结，从而 导致滤袋失去弹性，不能正常过滤造成停机，加速滤袋 的腐蚀、损坏。防止滤袋结露可采用以下方法：

（1） 避免不当开机；

（2）避免在除尘器阻力大时开机；在 低于露点时，或在除尘器停机后滤袋表面有冷凝水重新 开机时，应预热除尘器进口的含尘空气或预覆粉尘层。

（3）在低于露点时开机或除尘器在低于露点的情况运 行时，如果进气分布不匀，容易造成除尘器壳体局部的 腐蚀，因此，应避免除尘器在露点以下工作，或使用保 温装置。

（4）除尘器的法兰、检修门或除尘器的活动装 置如果密封不严，就会使外部空气渗入，从而在除尘器 内部产生低温区，当处理高温废气时，就会导致低温处 结露，腐蚀除尘器，造成滤袋受潮。采用除尘器停机后 再脉冲反吹清洗滤袋若干次的方法，对保护滤袋有益。

2 运行阻力高

运行阻力是除尘器的一项重要性能指标。一台高性 能、运转良好的脉冲袋式除尘器，不仅除尘效率高，而 且运行阻力应保持在1500Pa以下。如果脉冲袋式除尘器 清灰时不能将粘附在滤袋上的粉尘有效去除，粉尘就会 在滤袋外表面逐渐堆积堵塞而造成糊袋，不仅容易使滤袋破损，而且增加了除尘器的运行阻力，提高了除尘风 机的运行负荷，运行状态不佳，运行费用增加。

造成除 尘器运行阻力居高不下的主要因素是：滤袋清灰不良； 滤袋结露；箱体结构不合理；一个或多个提升阀处于关闭状态。

2.1 滤袋清灰不良

滤袋清灰不良主要表现在：清灰次数频繁、清灰时间 过长。清灰次数过频容易使滤袋纤维组织松散从而增加 废气中的微细粉尘堵塞滤袋。清灰时间过长会将滤袋表 面的初始粉层一并清洗掉；清灰时间过短，滤袋表面的粉尘还没有完全清洗干净就开始进行过滤，粉尘就会逐渐 累积在滤袋的表面，从而造成滤袋堵塞。滤袋堵塞的主要 原因是过滤风速过大、粉尘过细、粉尘具有粘性、滤袋清 洗不良、滤袋受潮。

脉冲袋式除尘器一般采用压缩空气进行喷吹清灰，压缩空气含有较多油、水、杂质，如不经过净 化直接喷入滤袋内，就会使滤袋受污、受潮导致结露。如果 除尘器处理的是高温、高湿气体，一旦喷入冷的压缩空气， 冷热交汇如达到露点温度就会在滤袋表面产生结露，粘附 大量粉尘后造成板结。要想避免压缩空气中的杂质导致糊 袋板结，就必须坚持每天打开储气罐、气源三联件、脉冲阀 分气包的排污阀排除油水污物，并可在脉冲阀分气包前安 装冷冻干燥机和加热器，使压缩空气进一步脱水和升温后 再喷入滤袋进行清灰。

清灰系统不良会增加运行费用，这主要是因为：（1） 由于清灰效果差，除尘系统的压差阻力过高，风机运行 超负荷，能源损耗增大；（2）由于清灰力度不够，导 致结露现象，滤袋使用寿命缩短，使整台除尘器的除尘 效率降低。清灰系统不良还会引起严重安全事故：如果 烟气中含有易燃易爆气体，再加上滤袋阻力的增大，可 能会导致重大燃烧、爆炸等危险事故的发生。产生清灰不良的主要因素有：

（1）压缩空气压力不稳

脉冲阀喷吹量与气源压力相关，在相同的脉冲时间 内（80ms）、不同的气包压力下，其脉冲阀喷吹量与 压力成线性关系，如气包压力在500kPa和2000kPa的条 件下，脉冲阀的耗气量相差两倍左右。由于气包内压力 高，其对滤袋的反向加速度就大，清灰效果就好。通常 在夜间管网压力降低时，会造成清灰较差，从而使得滤 袋阻力居高不下，影响除尘器正常运行。

（2）脉冲阀损坏不工作

脉冲阀是清灰效果好坏的关键所在，虽然近年来脉冲阀的质量得到了极大提高，压缩空气也得到净化，但脉冲阀 在实际运行过程中，仍不断出现问题。

主要表现在：1）电源 断电或清灰控制器失灵；2）脉冲阀漏气；3）脉冲阀线圈烧 坏；4）压缩空气压力太低，脉冲阀不启动。而在一个清灰 系统中，往往会由于一只阀门漏气而导致整个系统瘫痪。

造成脉冲阀漏气的主要原因有：1）电磁脉冲阀的膜 片损坏；2）膜片的垫片与出气口端面之间有铁锈、焊渣等 杂物，二者无法密合，导致电磁脉冲阀漏气；3）对于淹没 式脉冲阀，如果气包中的喷吹管有漏洞，就会导致压缩空 气不经过脉冲阀直接进入喷吹管泄漏而影响正常清灰。

2.2 提升阀不工作

造成提升阀不工作的原因可能是：1）电源断电或 清灰控制器失灵；2）气缸损坏或卡死；3）气缸电磁换 向阀线圈烧坏；4）气缸电磁阀太脏，换气口堵塞或阀 芯干涸，运动不了；5）压缩空气压力太低。

2.3 过滤风速过高

袋式除尘器的阻力主要集中在滤袋上，而滤袋阻力 上升又主要源于过滤风速过高会使一次粉尘层被压实， 阻力急剧增加。由于滤袋两侧的压差增加会使粉尘颗粒 渗入到滤料内部，甚至穿过滤料。致使出口含尘浓度增 加，这种现象在刚刚清灰后更加明显。过滤风速过高， 还会导致滤料上迅速形成粉尘层，引起过于频繁的清 灰，从而降低滤袋寿命。

3 使用不当

袋式除尘器除了设备本身性能良好外，其维护也是极 其重要的，如果重视不够、维护管理不到位或使用不当，也 会造成除尘器无法正常运行。如陕西某医疗垃圾焚烧厂袋 式除尘器，操作人员为保证除尘器进口温度低于140℃，向 喷雾冷却塔内喷入大量NaOH溶液，以至从灰斗底部卸灰 阀向外流水，滤袋表面积满厚厚一层水，由于水流不断向 下冲刷滤袋，滤袋表面反而没有多少积灰，但除尘器却无 法正常运行，大量粉尘从烟囱排出。又如某炭黑企业因烟 气中含有大量的CO、CH4、H2等易燃气体，在开、停车过程 中因操作失误造成大量的O2进入除尘器，当恢复正常工作 时，由于高温烟气伴随火星进入除尘器，发生爆炸事故。这 些就是使用不当的后果。

4 其它问题

4.1 箱体腐蚀

除尘器的设计寿命一般为15～20年，但在实际运行中往往达不到年限，主要是由于箱体腐蚀造成的。如辽 宁某水泥厂生料磨除尘器，经过一年运行后发现净气室 内部严重锈蚀，箱体壁板由于腐蚀而穿孔，经检查分析 主要是由于净气室部分箱体未进行保温造成的，其次是 由于入口温度低，气体中水分含量高，加之生料磨开停 频繁造成的。又如广东某垃圾焚烧厂除尘器在运行四年 后检修时发现，上箱体和中箱体壁板被严重腐蚀，壁板 表面锈迹斑斑。由于袋式除尘器通常在负压状态下工作，因此会吸入大量外界空气和雨水，使滤袋受潮板 结，增大运行阻力。

4.2 箱体渗漏

上箱体顶部检修门是用来安装滤袋的通道，所以面 积较大，密封性能较差。而检修门排水槽由3mm钢板压 制而成的U型槽并与箱体相联接。在运行中，上部箱体 在下雨时会发生渗漏，雨水进入除尘器上部箱体内就会 造成滤袋受损。

4.3 花板

花板在袋式除尘器中起固定滤袋、与滤袋形成密封、 隔开袋室和箱体的作用。在除尘器的设计及日常维护中， 常常忽视花板对除尘器收尘效果的影响。

除尘器花板的缺陷表现在：（1）设计、制作花板的钢板厚度薄，花板刚 性差，安装、使用中花板发生变形，脉冲喷吹清灰过程中 发生振颤；（2）花板孔边棱多，滤袋袋口在使用过程中易 磨损。另外，花板孔周边形状不规则，在滤袋口与花板孔 间存在微小间隙，粉尘易从间隙中通过，进入箱体的净气 室中，使除尘器失去除尘作用；（3）花板中下支撑钢板的 焊渣、焊瘤，恰好在花板孔边缘，滤袋清灰时受到摩擦， 易磨损滤袋，减少滤袋使用寿命；（4）花板设计不完善 或制造质量差，滤袋在使用中与花板孔的棱边摩擦，缩 短滤袋的使用寿命。

4.4 骨架

骨架是滤袋的支撑部件，主要作用是防止滤袋在过 滤含尘气体时受负压而过度收缩，从而失去过滤作用。 其主要缺陷有：（1）配套袋笼、袋口无保护圈，在检 查、更换滤袋时很容易踩坏或损伤滤袋；（2）袋笼钢 丝骨架表面毛刺多，易损伤滤袋，焊点存在锐边或焊接 不牢固，在使用过程中易开焊，袋笼易变形；（3）袋 笼骨架表面粗糙，滤袋易粘附在袋笼上，更换困难。

4.5 除尘器箱体漏风

当处理高温废气时，会在除尘器内部产生低温区， 从而导致低温处结露，腐蚀除尘器，造成滤袋受潮。除尘器箱体的漏风点主要有：（1）上部检修门密封胶条脱 落，密封不严，导致大量外界气体进入；（2）净气室周 边与含尘气体之间的隔板；（3）进气室与净气室隔板焊 缝气密性差，含尘气体直接进入净气室。

4.6 压缩空气及压缩空气管路

该系统常见的故障为：（1）储气罐到各气缸、脉冲 阀等用气点的管路接头处漏气；（2）储气罐压缩空气达 不到脉冲喷吹所需的喷吹气压；（3）压缩空气中含有杂 质和油水，品质得不到保障。

4.7 提升阀

常见的故障有：（1）提升阀阀板动作不到位，反吹时， 阀板与花板出风口有缝隙；（2）提升阀动作行程过大，导致 阀板变形；（3）阀板锁紧螺母在阀板反复运动后，松动脱 落；（4）阀板与花板间密封橡胶老化、脱落，阀板关闭不 严，除尘器喷吹效果降低；（5）提升气缸设计选型偏小， 除尘器工作负压较大时，提升能力不足。

4.8 灰斗排灰不畅

被滤袋捕集下来的粉尘最终落入灰斗内。灰斗倾角、 粉尘潮湿结块等会引起起拱现象，造成粉尘排出不畅。 如硅铁电炉粉尘粘性大、灰斗四壁积灰严重，而且不易塌 落下来，如果灰斗不能及时将积灰排出，就会造成搭桥。

灰斗底部卸灰阀的密封性能好坏直接关系到能否卸 灰。如硅铁粉尘容重仅为0.2t/m³ ，且灰斗内负压值较高， 漏风灰要在灰斗内形成灰封是不可能的。从现场实际运 行情况来看，灰斗及卸灰阀稍有漏风灰就会卸不下来，造 成灰尘大循环重新返回滤袋，给正常过滤带来严重后果。 此时只有停下主风机才能卸灰，但这会给运行造成极大 困难（如图20）。

在灰斗贮灰量过多时，双层卸灰阀阀门开启后，档不住灰，阀板关不上，会造成刮板机堵塞或粉尘满槽外溢，或会由于阀门关不死造成气流 短路。

有些地方采用气力输送方式输送粉尘，由于喷射器气流压力分布不好，而卸灰阀密闭性又较差，也会造成局部正压，灰斗 内粉尘排不出去。

由于电炉粉尘具有粘性大、温度高、易结露的特点， 故在卸灰时易出现问题，主要原因有：（1）粉尘因潮湿而 产生附着甚至粘堵；（2）粉尘在灰斗下部搭桥；（3）卸灰 阀卸灰能力过小；（4）卸灰口漏风。如采用星形卸灰阀加 振打或空气炮装置时，由于空气炮用压缩空气含水，进入 灰斗中就增加了粉尘的湿度，更不利于卸灰。

5 小结

（1）脉冲袋式除尘器应用广泛，目前已经成为高效 除尘设备的主流。在使用过程中出现故障，只要分析准确、处理及时，就可以保障脉冲袋式除尘器平稳运行， 并可有效降低运行阻力、延长滤袋的使用寿命、减少清 灰用气，从而降低运行费用，发挥脉冲袋式除尘器的优势，实现经济、高效地除尘。

（2）袋式除尘器不可能长期在设计状态下工作，当偏离设计状态时就不可避免会出现滤袋损坏现象。而 滤袋的使用费用是袋式除尘器维修费用中最大的部分， 最高可占维修费用的70%以上。

（3）袋式除尘器易产生故障的零部件很多，如滤袋、 清灰装置、灰斗等。滤袋破损将导致除尘器的失效。只有合理选择滤料的类型和工作参数（如滤速）、规格、清灰方式并配有可靠的控制与保护装置才可能获得可靠、低 阻、最小的维修量和最好的除尘效果。

作者：汪波 , 刘晶

机构：《中国环保产业》
