砂石脱粉机

产品介绍

“无锡市湖山节能技术有限公司”生产的HVX-系列砂石脱粉机是采用无动力静态V形选粉机与细粉收集器组合一种高效分级机，其特征在于由风机、粗中砂打散分选装置和细粉收集器组成；它是一种由重力打散、靠风力分选的静态分级机。本设备结构简单，耐磨部件使用寿命长，使用风量小，压差损失小，成品细度可以通过调节风速来控制，广泛应用于公路的石粉分级。可用于分离无粘性、低水分的物料，除用于辊压粉磨系统外，也可用于粗磨或其他选粉工艺线。

构造与工作原理

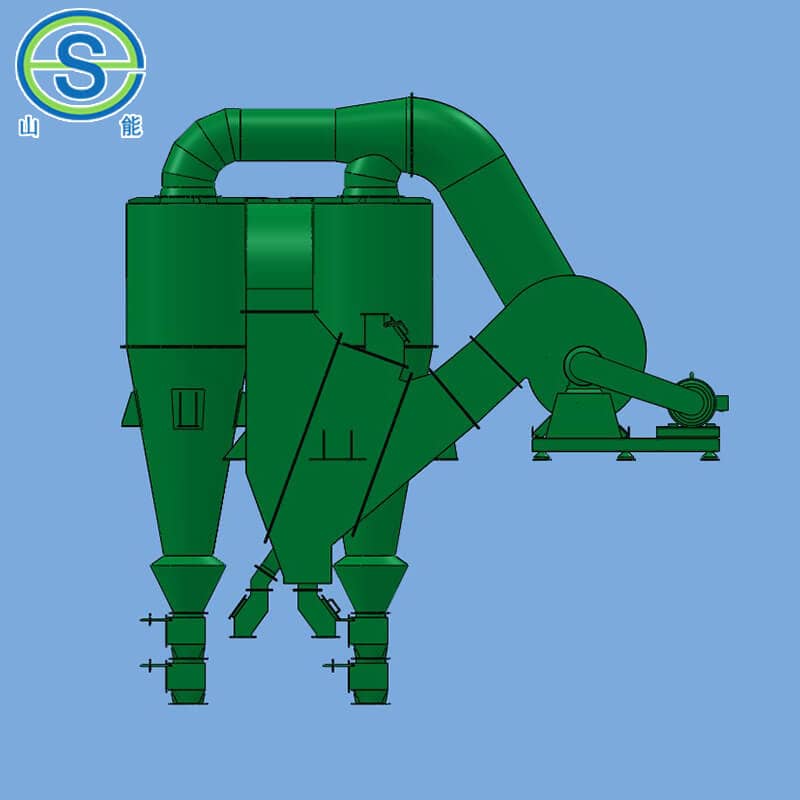

高效旋风式分离器位于分选室的周围，它的进风口通过管道与分选室的上部相连，旋风式分离器的出风口通过管道与风机的进风口相连，旋风式分离器收集细粉的出粉口位于其下端；无动力静态V形选粉机由进料装置、V形打散分离装置、粗砂出料口和中细砂出料口组成，V形选粉机上部设有进料口及均布料封装置，一端为进风口，另一端为出风口，打散装置自上而下依次设置在V形管内且位于进风口一侧，分级装置自上而下依次设置在打散装置管内且位于出风口的一侧，打散装置与分级装置之间形成一个落料通道，V形管的通道下端设有粗砂出料口，在V形管的分离装置一边下部设有中细砂出料口收集分级后的中细砂；V形管的进风口通过连接管与循环风机的出风口相连接，V形管的出风口通过过渡管道与细粉收集装置-高效旋风式分离器的进风通道相连。

进入静态V形分级机的物料通过上部进料口喂入，通过挡料均布装置的缓冲使混合料被均匀地分散下落，进入中间打散分级壳体，在分级区中物料颗粒在风力和物料颗粒的重力双重作用下，流经中间打散分级壳体里面的打散格打散和分级装置的分级，从出风壳体出风口排出。由于气流和重力的作用，细粉随气流从出风口排出由旋风分离器（或袋收尘器）收集，中细砂粉下落通过中间中细砂粉卸料口排出（此口根据用户要求可不开），粗粉直接通过V形管粗粉卸料口排出。分选依靠风力完成，通过调节风机的风量（变频调节）来控制分级机的粉的细度和带料量。V形静态分级机分选的颗粒料径一般小于0.2㎜，并可以通过调节风量和叶片方向来改变颗粒的细度。

性能特点

内部无转动部件，主要是由呈梯形状排列的栅板构成，待分选的物料成梯形流落在一组梯级上，梯级上有分选气流通过，气流将细粉从物料中分离出来，并将其输送到细粉出口，通过调节分选气流可调节排出粗粉和细粉的粒度分布和流速。提高了选粉机的稳定性，且选粉机结构简单，安装维护方便，磨损小，维修量少。实际使用表明：该分级机的分级效率较高，细度调节方便，使用寿命长、性能稳定可靠。
